Artículo Técnico: Cómo generar correctamente poligonales con el software Leica Captivate



En el ámbito de los equipos topográficos, cada fabricante ofrece software con características especiales, destacando notablemente el Leica Captivate. Este software revolucionó el mercado al permitir la creación de modelos 3D más realistas y viables, combinando aplicaciones de uso práctico diseñadas para una amplia gama de equipos como estaciones totales, multiestaciones y controladoras para receptores GNSS.

El software Leica Captivate facilita la captura y gestión de datos, ofreciendo una experiencia intuitiva y una navegación simplificada a través de aplicaciones específicas adaptadas al equipo que se esté utilizando.

Uno de los métodos más clásicos utilizados en las labores topográficas es la poligonal, que, en términos sencillos, consiste en una serie de segmentos de línea conectados entre sí, formando una secuencia de puntos llamados vértices o estacionamientos. En cada uno de estos puntos se toman mediciones de distancias y ángulos.

Las poligonales son una de las tareas más comunes en topografía, pues permiten establecer un marco de referencia para levantamientos y garantizar el control de precisión en diversos proyectos, como carreteras, puentes, canales, túneles, y en el monitoreo y control de deformaciones de estructuras.

Tipos de poligonales en topografía

Poligonal abierta: Es aquella que comienza en un punto y termina en otro distinto, sin regresar al punto de inicio (Ver imagen N°1)

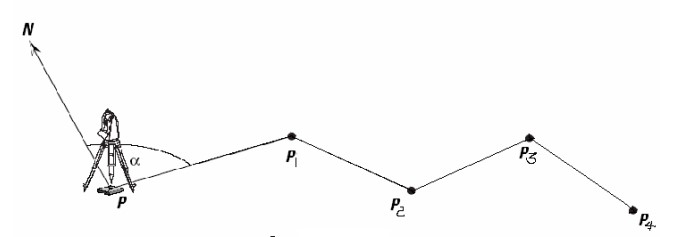

Imagen N°1 – Poligonal abierta



Características principales:

  • Tiene una menor capacidad para controlar errores, al no haber un cierre no es posible verificar la precisión de las mediciones.
  • El cierre angular y lineal debe determinarse y corregirse en cada extremo ya que no se cuenta con un cierre geométrico natural.
  • Poligonal cerrada: Son aquellas que comienzan y terminan en el mismo punto o en puntos con coordenadas conocidas, formando un circuito o polígono cerrado.



Poligonal cerrada: Son aquellas que comienzan y terminan en el mismo punto o en puntos con coordenadas conocidas, formando un circuito o polígono cerrado.

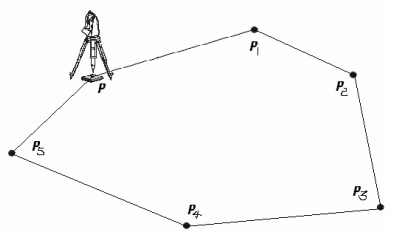

Imagen N°2 – Poligonal cerrada





Características principales:

  • Permite verificar y ajustar los errores angulares y de cierre lineal, mejorando así la exactitud del levantamiento.
  • La capacidad de corrección de errores es mayor, pues el cierre geométrico permite hacer ajustes precisos en las medidas obtenidas.



¿Cómo generar las poligonales de forma correcta con el software Leica Captivate?

En las estaciones totales (manuales y robóticas) y multiestaciones de Leica Geosystems, existe una aplicación de poligonal, que requiere de una licencia adicional al adquirir la estación total (debe consultarse con su ejecutivo comercial para más detalles).

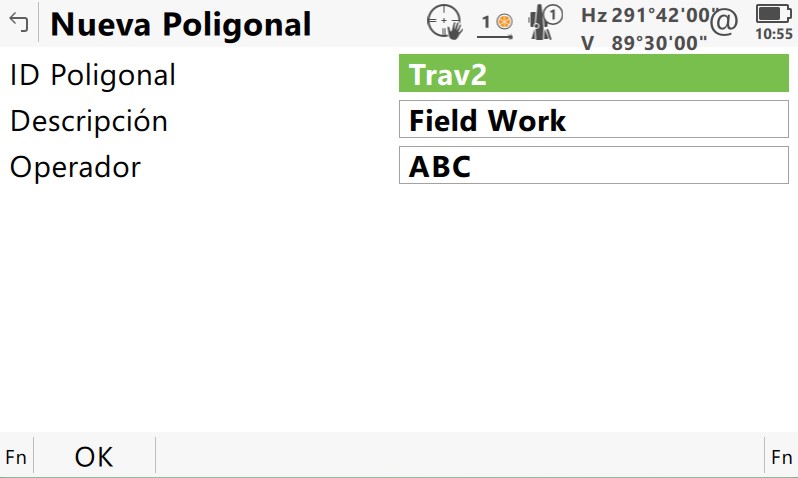

1. Al ingresar a la aplicación, es necesario insertar algunos datos solicitados para crear la poligonal (Ver imagen N° 3)



Imagen N° 3 – Crear nueva poligonal

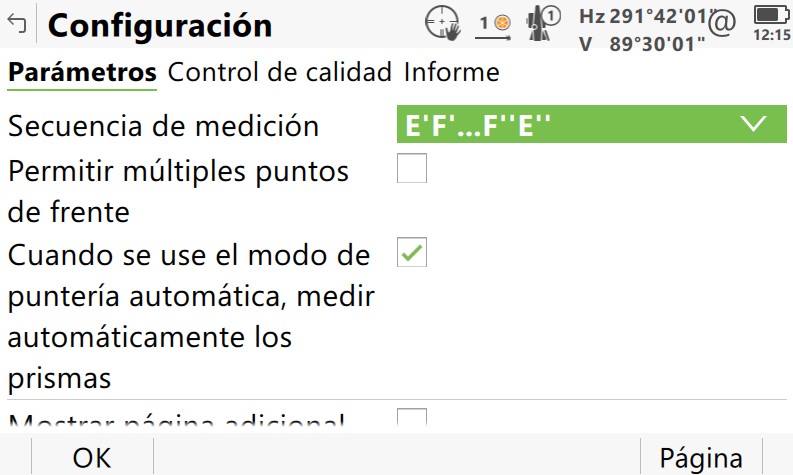

2. Luego ingresaremos a la configuración de la poligonal, donde definiremos la secuencia de nuestras mediciones, controlaremos la precisión de estas y generaremos el informe correspondiente al culminar la poligonal (Ver imagen N° 4)



Imagen 4 – Configuración de la poligonal





En la secuencia de medición encontraremos una nomenclatura y simbología importantes:



Nomenclatura:

E: Vista atrás o de espalda.

F: Vista adelante o frente.



Simbología:

E´: Medición en posición I.

F´´: Medición en posición II con el anteojo invertido.

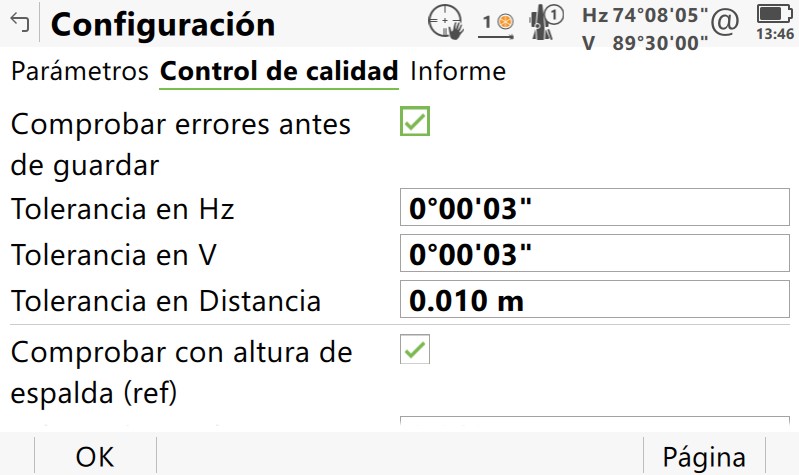

En el control de calidad, podemos configurar nuestras tolerancias para ángulos horizontales, verticales y distancias, así como la tolerancia para la vista de atrás o de espalda. Estas tolerancias pueden comprobarse durante las mediciones, asegurando así la precisión de los resultados (Ver imagen N° 5)



Imagen 5 – Configuración de tolerancias para ángulos y distancias

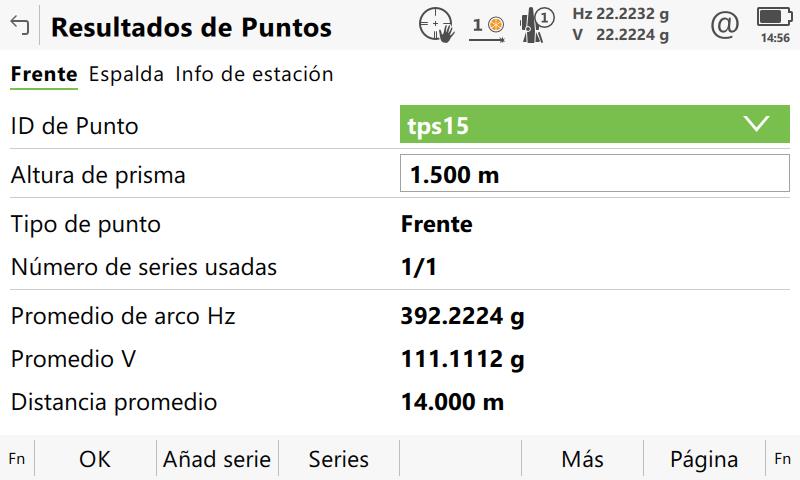

3. Al iniciar la poligonal, accederemos a la ventana de estacionamiento, donde elegiremos el método de estacionamiento y orientación para luego proceder con las series de medición. Al finalizar la poligonal, podremos cerrarla según el tipo de poligonal que se haya decidido trabajar (Ver imagen N° 6)

NOTA: Si utilizas una estación total robótica, las mediciones serán más rápidas y obtendrás resultados con mayor precisión.



Imagen 6 – Método de estacionamiento y orientación

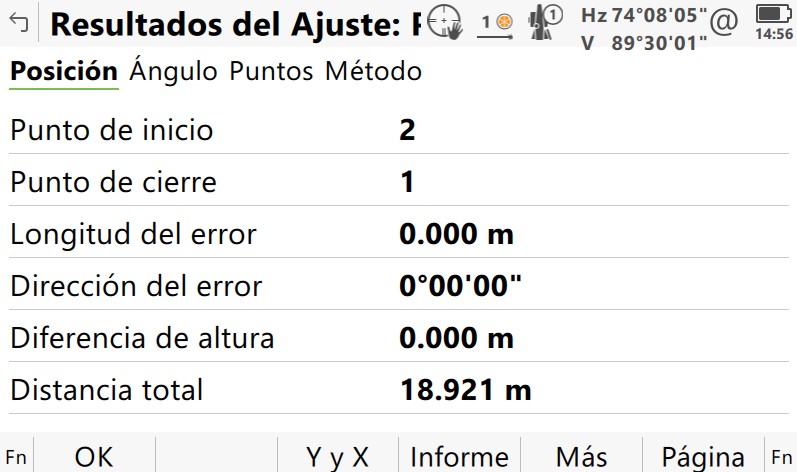

4. Al finalizar, podremos visualizar los resultados y realizar los ajustes correspondientes directamente en la estación total. Si preferimos contar con más herramientas para trabajar con poligonales, podemos exportar los datos e importarlos al software Leica Infinity, utilizando el módulo TPS. Esto nos permitirá visualizar los resultados del ajuste de la poligonal y, finalmente, exportar el informe correspondiente (Ver imagen N° 7)



Imagen 7 – Visualización de resultados





Para más información, escríbanos al correo contacto@qsi.pe
