Artículo Técnico: Cómo realizar un replanteo de carreteras con Estaciones Totales

Estaciones Totales para replanteo de carreteras

Uno de los procesos fundamentales en la construcción y mantenimiento de carreteras es el replanteo con estaciones totales. Es uno de los equipos topográficos que incorpora un teodolito para medir ángulos horizontales y verticales, distanciómetro para medir las distancias y pendientes con gran precisión y un colector de datos para el almacenamiento y codificación de los elementos geográficos medidos o replanteados en el terreno.

¿En qué consiste un replanteo de carreteras?

El replanteo de carreteras consiste en la demarcación en el terreno de las partes que la componen, tales como curvas, bordes de calzada, bermas, cunetas, etc., con el objetivo de plasmar sobre ellas las partes que conforman dicha carretera, basándose estrictamente a las dimensiones y geometría especificadas en el diseño.

Los datos proporcionados por los profesionales del mundo geoespacial desempeñan un rol importante en la planificación, el diseño, la construcción y el mantenimiento de las carreteras e infraestructuras viales en general. Leica Geosystems, a través de su software Leica Captivate con la aplicación de road proporciona las herramientas necesarias para llevar a cabo las labores de medición en todas las etapas de la construcción y el mantenimiento de carreteras de manera eficiente y eficaz, desde el replanteo de los trazados y taludes hasta las comprobaciones de calidad y la verificación de la obra ejecutada.

Preparación de los datos

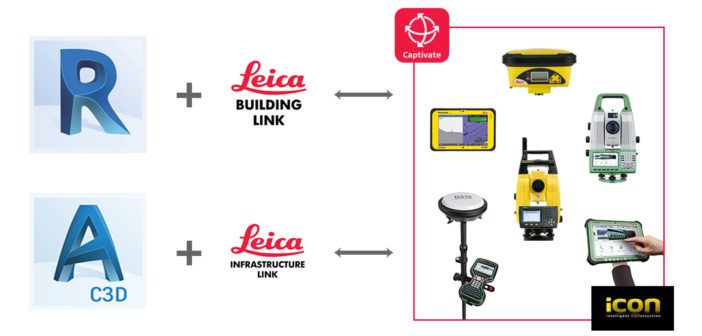

Antes de la importación de los datos a la estación total se deben preparar en un Civil 3D con un fichero .xml con toda la información que tiene el diseño y el uso de la aplicación Leica Infraestructure Link, según la versión del Civil 3D que se pueda manejar. En caso de no contar con lo antes mencionado, se debe trabajar con el software Leica Infinity.

Con la información necesaria, se puede importar el archivo de trazado a la estación total. Se ubica las herramientas de avance que son replanteo y comprobación de carreteras con los elementos importados.

Con estas herramientas podemos realizar:

• Replantear diseños y comprobarlos en el terreno

La aplicación de carreteras está dividida en dos partes:

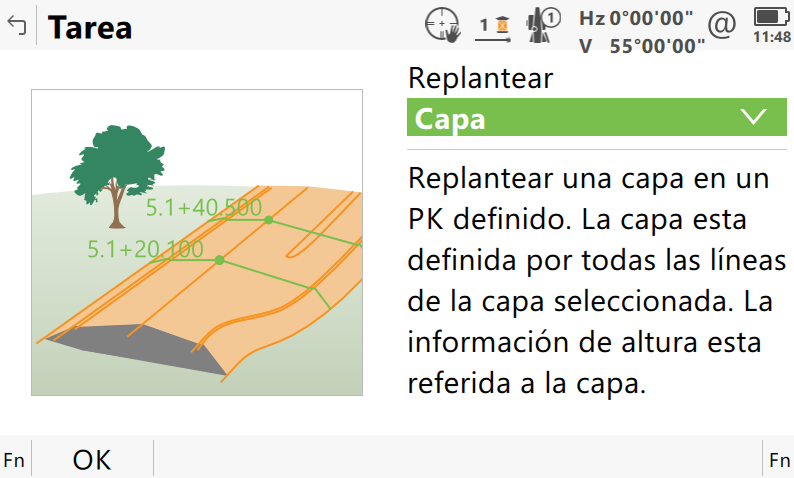

• Una que permite el replanteo del trazado, taludes y superficies de la carretera
• Otra enfocada a la comprobación de la carretera construida frente al diseño.

Ambas herramientas permiten que el usuario esté preparado para las labores de replanteo y comprobación en todo el ciclo de vida de la construcción de carreteras.

• Bordes, taludes, superficies y coronas de carreteras

Diseñada con las funciones más prácticas para hacer más sencilla las labores topográficas de las carreteras, facilitando trabajos como:

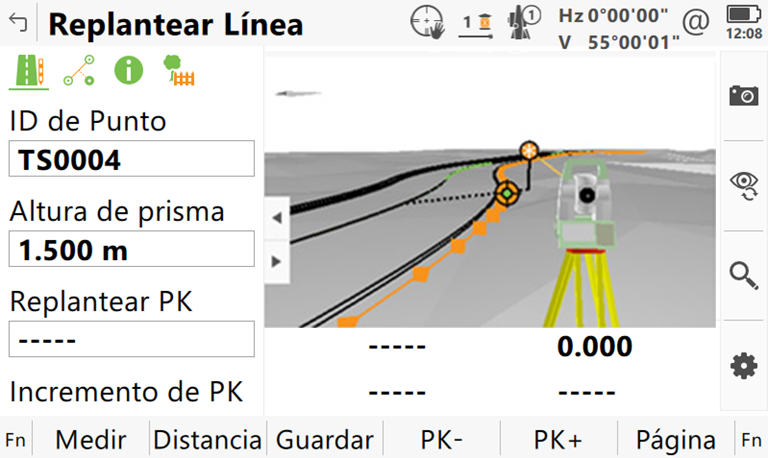

• Replanteo y medición de la carretera y visualización del diseño en 3D o en vista de sección transversal.
• Replanteo de puntos al pie de los taludes, carriles, perfiles, cortes transversales y los peraltes necesarios para la construcción de carreteras mediante el uso de rutinas muy fáciles de seguir.
• Comprobación de la calidad de cada capa de la superficie y la corona de la carretera, desde la subrasante hasta la superficie de rodadura.

En resumen, cuando hablamos de un replanteo de carreteras con estaciones totales se requiere de habilidades técnicas y experiencia en topografía, así como un estricto seguimiento del diseño para garantizar que la carretera se construya con precisión según las especificaciones.
