Artículo técnico: Monitoreo de taludes por campañas

Monitoreo de taludes por campañas con estación total Leica TS16

Monitoreo de taludes por campañas con estación total Leica Geosystems

En la industria geoespacial, se define el concepto de monitoreo geotécnico como el proceso de medir continuamente uno o más objetos y la comparación de estas medidas a lo largo del tiempo. El monitoreo geotécnico se realiza con la finalidad de detectar movimiento o deformación, y realizar el seguimiento respectivo para la toma de decisiones en un área afectada por procesos de inestabilidad geotécnica.

Considerando este principio y dependiendo del proyecto, el alcance, la técnica y la frecuencia de medición, podemos clasificarlos en:

  • Monitoreo manual
  • Monitoreo semi automático o por campañas
  • Monitoreo automático

Con el uso de equipos topográficos es posible determinar el desplazamiento (delta) en coordenadas y en los tres componentes (X, Y, Z) para tomar las medidas correctivas. Leica Geosystems ofrece una variedad de equipos topográficos robóticos preparados para realizar cada uno de estos monitoreos.

Tipos de monitoreo

Monitoreo por campañas: el cual consiste en hacer la verificación de los desplazamientos por sesiones, series y ciclos de medición. Equipo recomendado para este trabajo: Estación Total Robotizada Leica TS16

Monitoreo permanente: en el cual se mantiene fijo un punto de control y la estación total robotizada permanece cubierta en una caseta, donde es dotada de energía continua y comunicaciones; de manera que el control se realiza de forma remota. Equipo recomendado para este trabajo: Estación Total Automatizada Leica TM60.

¿Cómo realizar un monitoreo por campañas?

Para llevar a cabo dicho monitoreo, se procede a ubicar la Estación Total Robótica Leica TS16 en un punto de control conocido para su estacionamiento y orientación, la cual permite realizar el monitoreo por campañas de los taludes, gracias a su software Leica Captive y la aplicación TPS Monitoring.

Como primer paso, se deben definir los puntos a monitorear, para ello se colocan de manera fija los prismas a ser medidos.

Posteriormente, se debe indicar el número de series y ciclos que se desee controlar. Debido a que la estación es robótica, visará de manera automática y medirá los diferentes prismas a monitorear.

De esta manera, se evita fatiga y errores de usuario; incrementado la confiabilidad y rapidez en el proceso.

A continuación, compartimos un breve vídeo con la explicación del monitoreo en campaña.

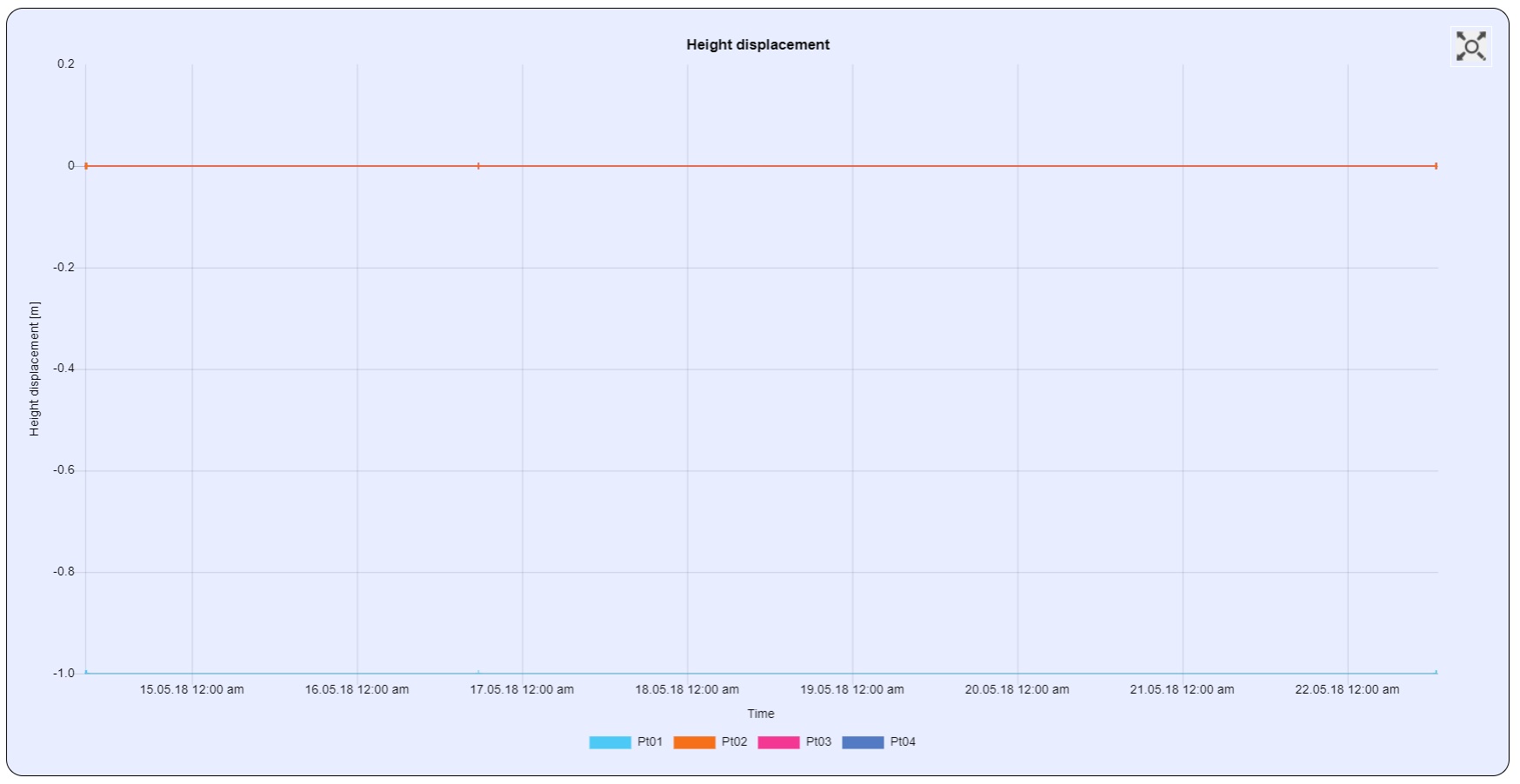

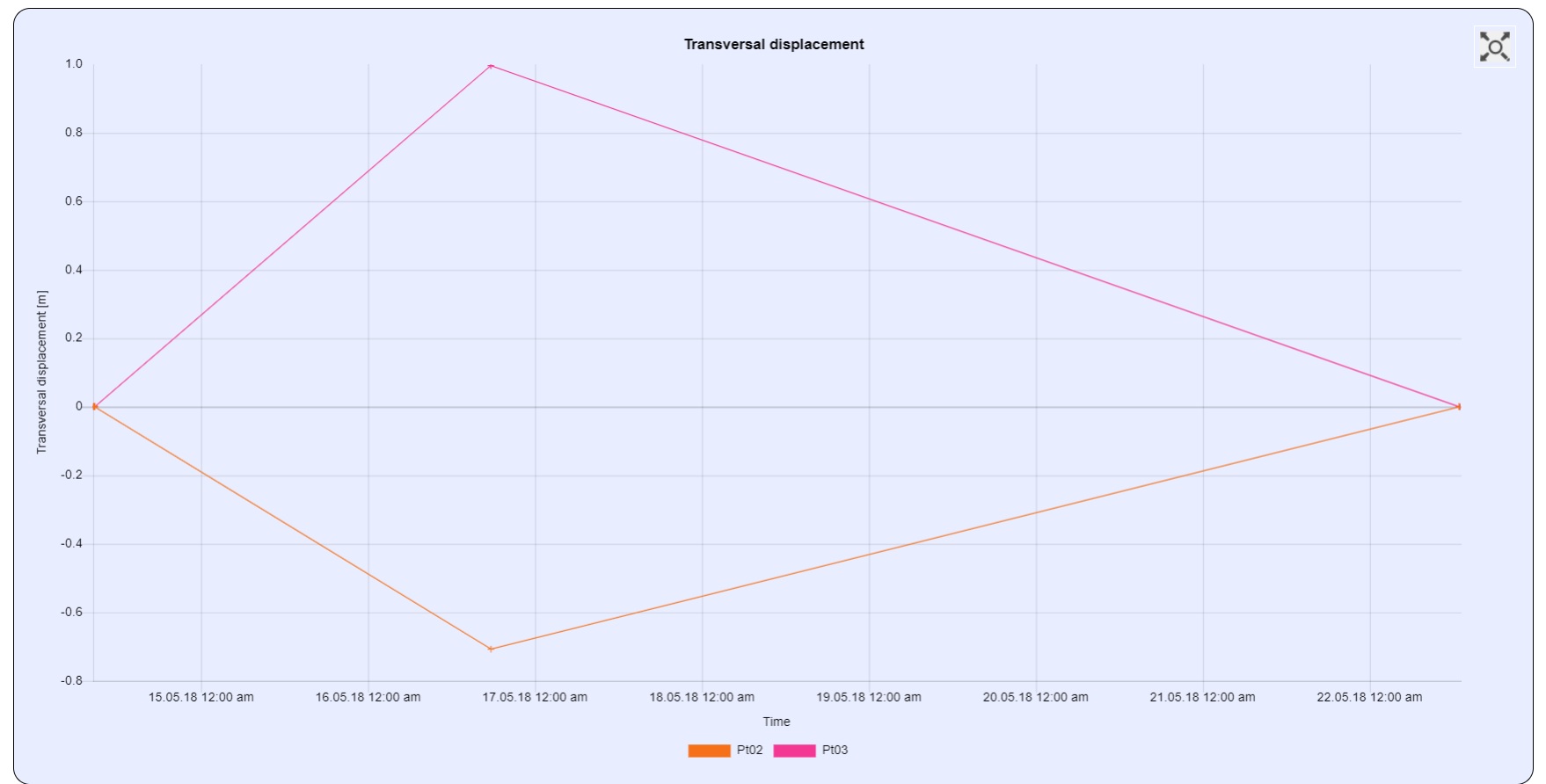

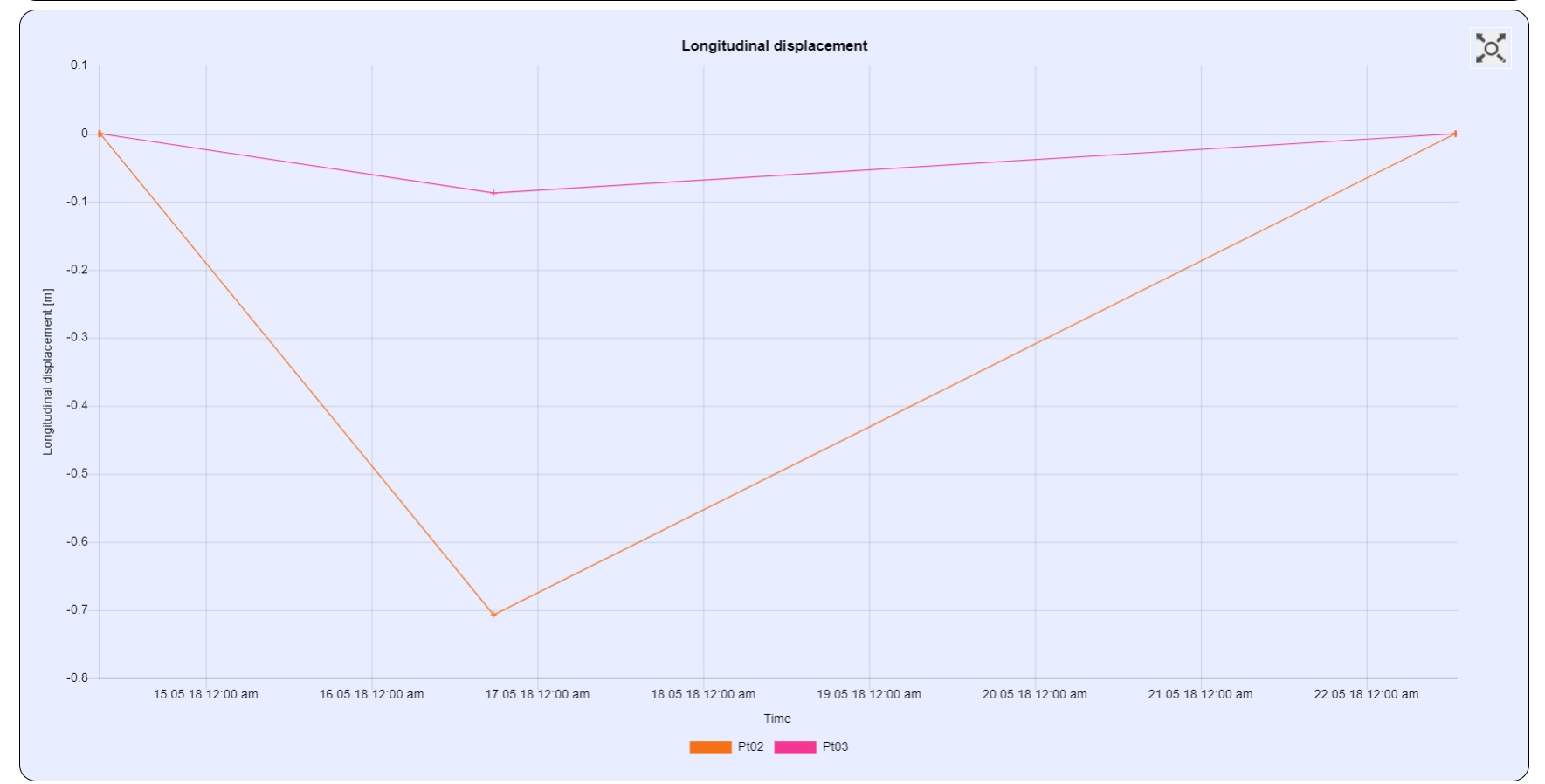

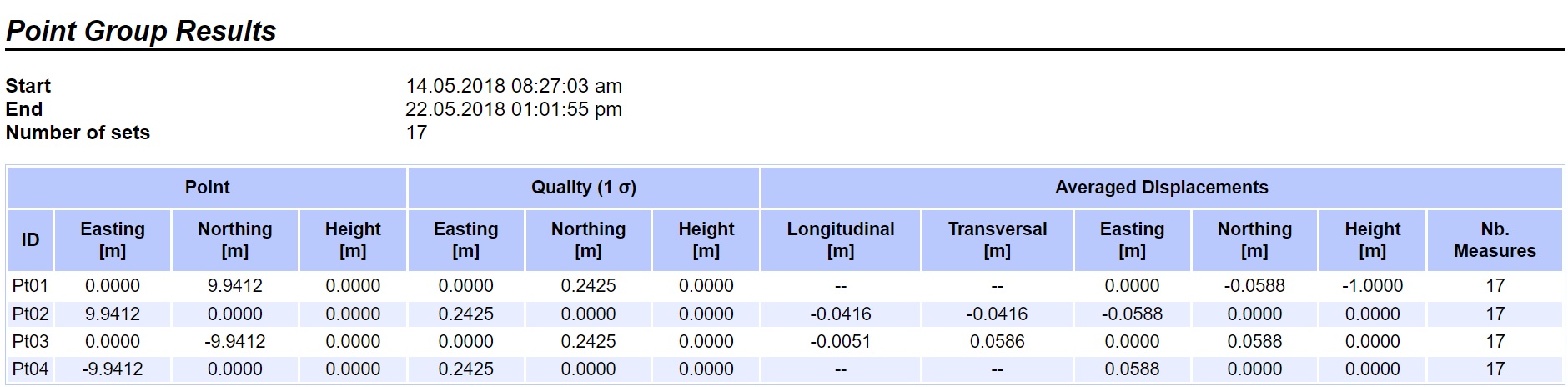

Luego se generará un reporte de los prismas medidos con las siguientes variables:

Para mayor información de los productos y servicios Leica Geosystems, pueden escribirnos a través del correo contacto@qsi.pe

Créditos: UN Geosistemas

Fecha: May 2023
