Artículo: Modelado de nube de puntos en AutoCAD

En este artículo, compartimos las funcionalidades que pueden ofrecer nuestro escáner láser Leica BLK360° junto al software Cloudworx para realizar el modelado 3D de superficies, objetos, tuberías, entre otros elementos.

El software Leica Cloudworx, permite fusionar ambos programas,  de esta manera es posible modelar la nube de puntos en un ambiente CAD. Permitiendo a los usuarios trabajar de manera eficiente con grandes nubes de puntos directamente dentro del sistema CAD elegido y utilizar las herramientas y comandos nativos de CAD y todo el conjunto de comandos de nube de puntos especializados proporcionados por CloudWorx.

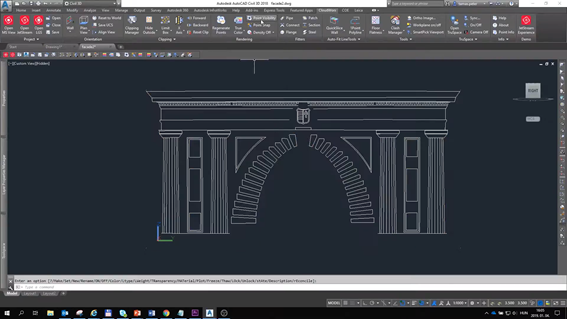

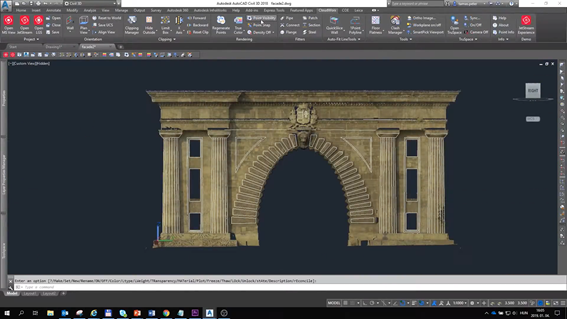

CloudWorx agrega herramientas para ver y trabajar con segmentos de datos de nubes de puntos (Ver figura N°1)

  • Aceleración en la creación de dibujos en 2D
  • Modelado 3D de superficies y objetos
  • Simplificación del modelado en contexto

Figura N°1

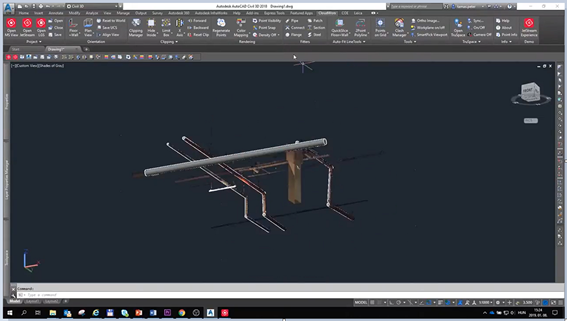

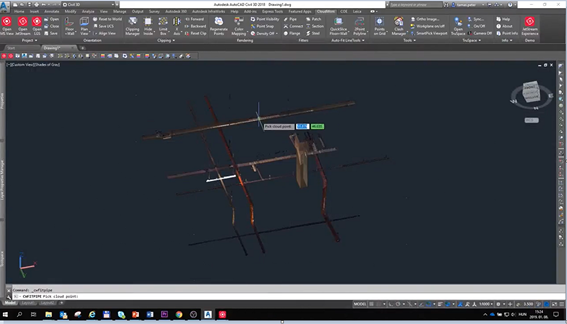

 Las poderosas herramientas específicas de modelado y dibujo permiten (Ver figura N°2)

  • Modelado de tuberías
  • Modelado de superficies planas

Figura N°2

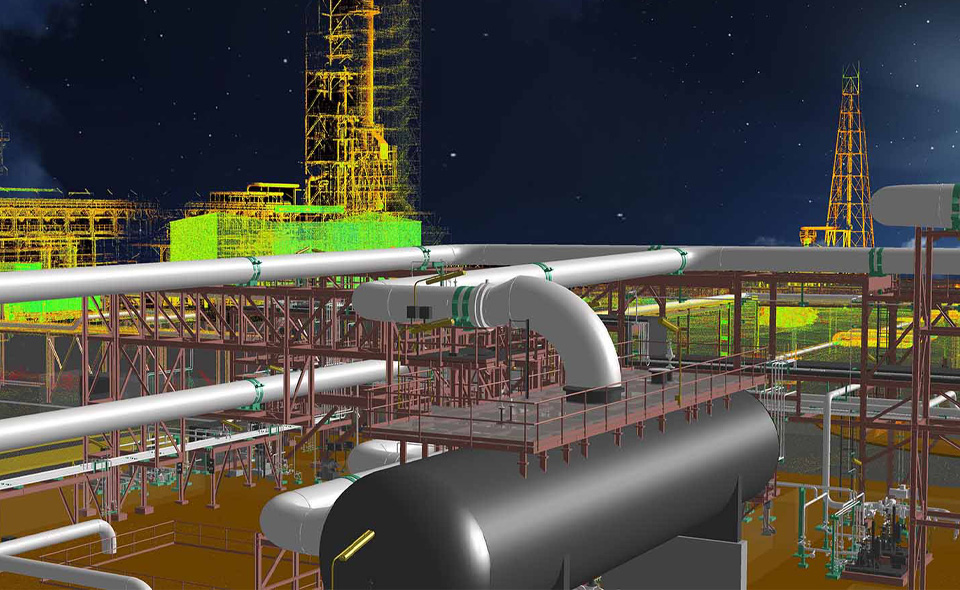

Modelos As- Built

Las herramientas de montaje de tuberías, accesorios de acero y montaje de bridas permiten a los usuarios crear modelos 3D, mejor ajuste a las nubes de puntos sin el proceso intensivo de mano de obra modelando cada objeto.  Los usuarios aprovechan la interfaz familiar de AutoCAD y herramientas para acortar la curva de aprendizaje para trabajar con datos de escaneo láser.

Aprovechando la precisión de los datos de la nube de puntos los usuarios pueden crear construcciones precisas en 2D y 3D, verificar las propuestas diseños contra las condiciones existentes, realizar la construcción crítica y control de calidad de fabricación, y más, todo directamente dentro de AutoCAD.



Datos técnicos del escáner láser BLK360°

  • Captura: 360 mil puntos por segundos
  • Precisión 3D: 6mm @ 10m / 8mm @ 20m
  • Tiempo :3 minutos
  • Alcance: 60m
